Projetos Acústicos – Audio Academy

Todo conteúdo e imagens desta página fazem parte dos cursos da Audio Academy e foram aqui agregados para divulgar nosso trabalho. Em nossos cursos você pode aprender como desenvolver o seu próprio projeto de acústica. Se você deseja fazer um projeto ou deseja se inscrever em um dos nossos cursos e não está conseguindo fazer a inscrição via site, entre em contato.

Leading Digital Post - Maior Post Production Studio da China

Estúdios Internacionais Subsidiados pelo Governo

Leading Digital Post – Maior Estúdio de Post Production da China

Leading Digital Post é um Complexo de Estúdios para Pós-Produção de Cinema em Xangai, na China. O Complexo havia sido projetado com diversos problemas acústicos. A Audio Academy foi chamada para fazer um diagnóstico dos problemas e refazer todo o Projeto de duas Salas ADR, do Foley Studio e de quatro Salas Técnicas.

Primeiramente, estudamos o isolamento dos ambientes, verificando os principais pontos de vazamento entre as salas. Assim, pudemos verificar a necessidade da substituição de diversas portas e janelas e de alterações em paredes e forros.

Posteriormente, trabalhamos a acústica interna levando em consideração as necessidades de cada sala para o produto final Cinema. Nas salas de captação, foi necessário corrigir o tempo de reverberação por completo. Tornamos as salas mais flat e trabalhamos os materiais para chegarmos no tempo de reverberação adequado. Também eliminamos problemas de Flutter Echo com difusores cuidadosamente posicionados. Nas Salas Técnicas, foi necessário alterar completamente o Layout, corrigindo o posicionamento dos monitores e adicionando painéis defletores, absorção de frequências graves e difusão.

Estúdio de Pós Produção Internacional

Estúdio de Pós Produção InternacionalEstúdio de Pós Produção Internacional

Estúdio de Pós Produção Internacional

Estúdios Internacionais Privativos

KerSound – Post Production em Xangai

KerSound Studios é um estúdio especializado em Pós-Produção localizado em Xangai, na China. A Audio Academy foi chamada para Projetar o Dubbing Stage com a configuração 7.1. A sala foi projetada para atender às diversas demandas do espaço, possibilitando a acústica perfeita para o técnico da sala e, ao mesmo tempo, possibilitando que os clientes consigam acompanhar o trabalho com excelente resultado sonoro.

O cliente solicitou o uso de painéis de madeira em algumas das paredes, o que fez com que o tempo de reverberação subisse. Para controlá-lo, balanceamos a sala utilizando Sound Baffles e diversos pontos do forro do estúdio.

Estúdio de Pós Produção Internacional
Estúdio de Pós Produção Internacional
Estúdio de Pós Produção Internacional


Complexo estudio de gravação profissional

Complexo de Estúdios Profissionais

Os Estúdios se intercomunicam e possuem visão para o jardim

Este caso, na cidade de Goiânia (GO), apresentava a melhor condição para se fazer um projeto: dois terrenos livres, podendo ser totalmente aproveitados para o estúdio. O programa inicial deste projeto era de um complexo de salas de gravação em dois pavimentos.

Porém o alto custo de se construir dois níveis isolados acusticamente inviabilizaria sua execução.
Nossa proposta era a de duas salas grandes e que pudessem ser eventualmente aproveitadas simultaneamente em gravações maiores. Assim nasceu a ideia de se cruzar os dois estúdios e permitir que os visores entre eles se comunicassem.

Além disso, a sala técnica de um dos estúdios deveria comportar uma mesa de 3 metros de largura, o favorecia uma sala com bom volume. No entanto, isso gerou mais cuidado no uso dos materiais e cálculo do tempo de reverberação.

Outro pedido do cliente, que trouxe ótimos benefícios estéticos e de ambientação, foram os visores da técnica que vão até o chão.
O espaço também abriga cozinha, banheiros, salas de estar, escritórios e estúdio fotográfico. Além disso, tem um jardim que circunda toda a construção. Tudo isso pode ser visto de dentro do estúdio.

Estudio de Gravacao Profissional - Recording Studio Complex

Estudio de Gravacao Profissional - Recording Studio ComplexEstudio de Gravacao Profissional - Recording Studio Complex

estudio de gravacao profissional em residencia

Estúdio Profissional em uma Residência

A exigência era criar o Estúdio sem atrapalhar a vista da casa para a cidade

A área para desenvolvimento desse projeto é muito privilegiada: um terreno de esquina frontal a um vale. Dá para se ver toda a cidade onde se situa a residência. No entanto, programa do projeto é bastante complexo, principalmente por se tratar de um anexo a uma residência existente.

Além da exigência do cliente de se manter a mesma parte da casa, não poderíamos ultrapassar o nível da piscina (que se encontra no aclive do terreno). Tampouco poderia se tirar dela toda a vista da paisagem. Além do estúdio, a área deveria abrigar um home-cinema, academia, spa, área de convívio com um bar e uma garagem para dois carros.

O projeto do estúdio privilegiou (além da acústica), a ambientação dos músicos e a relação entre os espaços. Além das Iso’s convergirem para um grande estúdio, todos tem comunicação visual entre si e vista para o exterior.

Além disso, há um lounge e lavabo servindo exclusivamente ao estúdio, com pontos de áudio para captação.

Estudio de gravacao profissional em residencia
Estudio de gravacao profissional em residencia
Estudio de gravacao profissional em residencia

Projeto Acustico

C-52

Canal 52 – Um complexo de estúdios especializado em Acústica para Orquestra e Percussão

O projeto do Canal 52, estúdio no ABC paulista, foi elaborado e executado pelo Audio Academy.  A acústica foi especialmente pensada para acolher os bateristas mais exigentes. Também tem capacidade para comportar uma Orquestra.

“Ao idealizar o projeto, tive um alto grau de exigência. Já trabalhei com muitos músicos e gravei em diversos estúdios, tendo com isso reunido dicas daqui e dali” – Cláudio Baeta, dono do estúdio e baterista atualmente trabalhando com o cantor Leonardo.

Ao todo, o Canal 52 possui um “combo” de duas técnicas e duas salas de gravação interligáveis. Esta característica foi decisiva para que o estúdio pudesse receber os 34 músicos da Orquestra Sinfônica de São Bernardo, em gravação ao vivo.

Acusticamente, o estúdio foi planejado para propiciar uma boa difusão em todo o timbre espectral graves, médios e agudos. O resultado é uma riqueza sonora da bateria; um multi-instrumento que vai do bumbo até o tontom, caixa, timbau e pratos, cada um com seu registro específico.

C-52 C-52 C-52

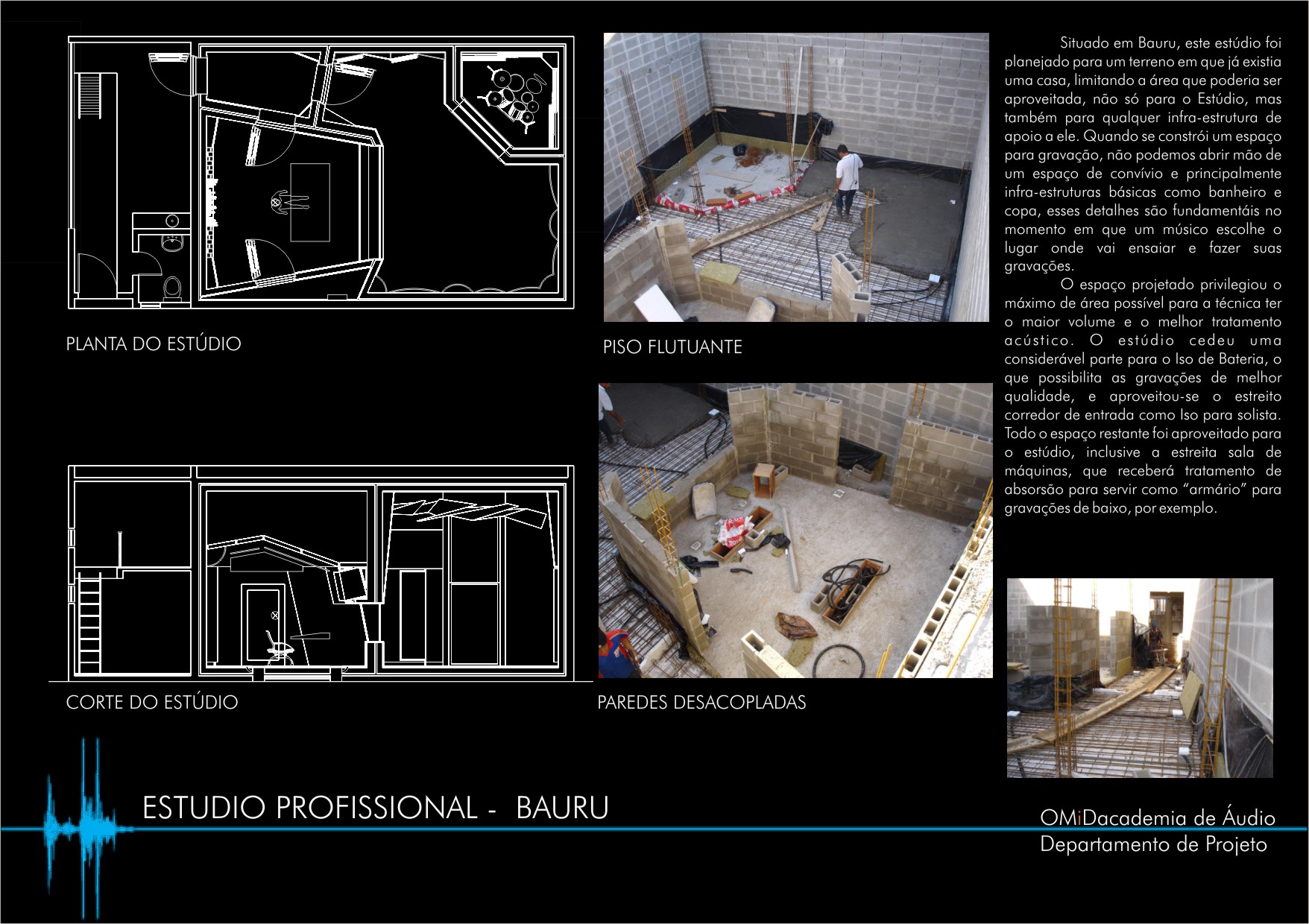

Estúdio profissional em Bauru

Estúdio Profissional – nova referência acústica em Bauru

Situado em Bauru, este estúdio foi planejado para um terreno em que já existia uma casa. Isso limitava a área que poderia ser aproveitada, não só para o Estúdio, mas também para qualquer infra-estrutura de apoio a ele. No entanto, um espaço para gravação precisa de um espaço de convívio, banheiro e copa. Esses detalhes são fundamentais no momento em que um músico escolhe o lugar onde vai ensaiar e fazer suas gravações.

A maior parte da área foi usada para a Sala técnica, com o maior volume e o melhor tratamento acústico. O estúdio cedeu uma considerável parte para o Iso de Bateria, o que possibilita as gravações de melhor qualidade. O estreito corredor de entrada foi aproveitada como Iso de solista. Todo o espaço restante foi aproveitado para o estúdio, inclusive a estreita sala de máquinas. Esta receberá tratamento de absorsão acústico, para servir como “armário” para gravações de baixo, por exemplo.

C-52
C-52
C-52
C-52

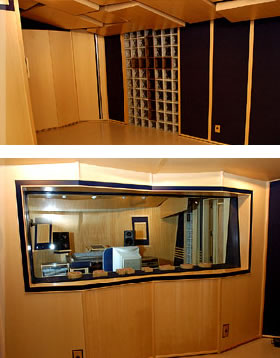

Estudio Codimuc

Codimuc

Remodelagem Acústica de um Estúdio de Gravação existente

Situada na cidade de Cachoeira Paulista, a Codimuc é uma gravadora voltada para o segmento católico. Desde a sua fundação, primou sempre pela qualidade em suas gravações. Isso incluiu uma reforma em toda instalação acústica de seu estúdio, porém, sem interferir na construção da sala existente.

Foi complexo trabalhar num projeto, pois as grandes mudanças não deveriam ocorrer fisicamente. Assim, a solução foi inverter o layout existente. Criamos elementos como bass-traps, tube-traps, filtros de helmholtz e difusores que não haviam na sala. Também usamos placas de madeira direcionais e um painel na parede para os monitores de mainfield. Assim chegou-se ao melhor resultado dentro das limitações impostas.

Codimuc
Codimuc
Codimuc
Codimuc

Estudio de Garagem

Estúdio em uma Garagem

Sala de Ensaio e Estúdio em uma Garagem

Este projeto é um caso típico das salas de ensaio, com que todos estamos acostumados a ensaiar: literalmente uma garagem. Na sala já havia o tratamento com absorção, com a intenção de se “isolar” acusticamente o espaço. Porém, a execução estava equivocada.

Nossa proposta foi aproveitar essa absorção existente. Assim, o cliente não perde o material já instalado, aplicando o resultado de uma pesquisa nossa na Suíça.

A exigência principal do cliente era que uma sala fosse um híbrido de técnica e estúdio. Também se pediu que os painéis pudessem ser aproveitados numa eventual mudança. Exigências atendidas.

Abandonou-se a idéia de isolação acústica pelo alto custo que isso poderia gerar. Partimos diretamente para o tratamento da sala. A pré-medição, realizada antes da execução da mesa (projeto em andamento), superou as espectativas do cliente. Ele agora tem uma sala extremamente equilibrada.

Estudio de Garagem
Estudio de Garagem
Estudio de Garagem

Estúdio para Bateria em um Apartamento

Home-Studio em um apartamento

Nunca deixamos de executar um projeto por considerá-lo simples demais ou muito complexo. Na verdade, os desafios são sempre interessantes.

Nosso cliente nos propôs a converter sua sala de bateria em seu apartamento num bairro residencial de alto padrão de São Paulo. Aceitamos os desafio como se fosse um home-studio comum, com a ênfase na isolação. O vizinho mais sensível não deveria perceber que alguém está tocando bateria às três horas da manhã.

Quem tem experiência com estúdios sabe como isso é difícil de se conseguir. Neste caso, ainda tínhamos que limitar as cargas a serem acrescidas no pavimento, numa parede de divisa com o quarto do vizinho e na estrutura vertical do elevador. No projeto, ainda estava previsto um grande visor para que o estúdio fosse visto da piscina, além de deixar a iluminação do dia entrar.

 Studio e Sala de Ensaio de Bateria
 Studio e Sala de Ensaio de Bateria
 Studio e Sala de Ensaio de Bateria

Home Studio

Home-Studio em Itu

Homestudio – layout otimizado

O cliente procurou a Audio Academy quando sua casa já estava praticamente pronta, como é a maioria dos projetos. Isso torna o projeto mais limitado acústica e espacialmente. Em geral, os ambientes são construídos, para depois pensarem um projeto de tratamento de acústica. Neste caso, o cliente já possuia o ambiente construído e necessitava aproveitar ao máximo seu espaço existente.

Dentro das possibilidades predeterminadas, desenvolvemos diversos estudos, buscando otimizar o espaço da melhor forma dentro das necessidades solicitadas. Neste caso, foi valorizada a sala técnica e o posicionamento da bateria dentro da sala. O tamanho do estúdio foi diminuído para valorizar a qualidade do som dentro da técnica. Isso possibilitou que a bateria tivesse um piso desacoplado do resto do estúdio, um tratamento acústico personalizado e peças ajustáveis.

Home Studio
Home Studio
Home Studio
Home Studio

Projeto Acústico na Universidade de São Paulo

Universidade de São Paulo (USP)

Auditório para pesquisa Etnomusicológica e Apresentações

O auditório foi uma iniciativa do Departamento de antropologia da USP, que precisava de um espaço para apresentar suas gravações e documentários feitos em campo, além do uso didático dos materiais de Etnomusicologia.

As medições e diagnósticos feito pela Audio Academy mostravam dois problemas principais. Primeiro: a falta de projeção acústica. Segundo: o nível de ruído muito alto, gerado pela própria platéia (alunos). A sala foi concebida para apresentações em surround. Haviam placas de deflexão para aumentar o initial delay gap, guiando o som para os difusores traseiros. Criou-se, assim, uma sala com uma acústica homogênea.

Para diminuir o nível de ruído interno, foram instaladas placas de absorção broad-band no teto, aproveitando as cavidades da estrutura de concreto existente. Os armários existentes também foram incorporados ao projeto, procurando a equilibrá-los com a acústica proposta, isso foi importante para manter o palco sonoro da audição e o eixo simétrico do estéreo.

Projeto Acústico na Universidade de São Paulo
Projeto Acústico na Universidade de São Paulo
Projeto Acústico na Universidade de São Paulo
Projeto Acústico na Universidade de São Paulo

Acústica de Igreja

Igreja Coreana

Igreja e Centro Cultural Coreano – São Paulo

O projeto tinha como objetivo integrar Acústica, Áudio, Elétrica, Ar Condicionado e Segurança com um projeto de valor estético. Depois ter solucionado os problemas de isolação, a arquitetura foi redesenhada para trabalhar junto às peças acústicas. A projeção dos sonofletores foi otimizada junto ao tempo de reverberação adequado.A rede elétrica precisava ser toda re-projetada para assegurar aterramento, proteção de eletromagnetismo e limpeza dos harmônicos.

Os projetos de Ar Condicionado, Alarme, Telefonia e Segurança foram todas integradas para não introduzir ruído elétrico ou acústico. As soluções adaptadas eram baseadas na angulação correta, baseando-se em maquetes criadas para cuidadosamente estudar os ray-tracing.

O desafio era possibilitar que todos ouvissem com inteligibilidade, incluindo os lugares abaixo dos mezaninos. O tempo de reverberação deixou margem para possibilitar apresentações com voz, como em bandas musicais. Para assegurar um som mais musical e caloroso foi projetado um bass-ratio de 1.4.

Acústica de Igreja
Acústica de Igreja
Acústica de Igreja

Acústica de Técnica

TONMEISTER MASTERING

Técnica de Masterização – Audio Academy

Desenvolvida para ser sua sala particular de trabalho, a Técnica C e a primeira sala de um complexo de estúdios onde a nossa equipe aplica suas pesquisas e os fundamentos de acústica conforme conheceu na pratica desde sua experiência em Los Angeles e na Europa e como ensina em seu curso no Brasil.

A estrutura do Audio Academy foi planejada para conciliar funcionalidade e estética. O objetivo é oferecer condições favoráveis a um trabalho ao mesmo tempo agradável e produtivo. A sala possui 20m² e sua isolação e feita com pisos e paredes flutuantes, totalmente desacoplado. Possui tratamento acústico ajustável com tempo de reverberação entre 0.8 e 1.8 seg, tratamento broad-band com uso de sound baffles, parede de difusão e uma invejável vista para a cidade.

Acústica de Técnica
Acústica de Técnica
Acústica de Técnica

Acústica de Home Theaters

BOCC

Home-Theater

Projetos de Home-Theaters passaram a ser comuns depois que começamos a nos interessar por salas de Audição Crítica, principalmente porque clientes mais exigentes não se satisfazem apenas com um bom equipamento, procuram fazer a instalação elétrica adequada e principalmente uma sala acusticamente personalizada.

No mercado existem inumeras soluções para tratamento acústico “do-it-yourself”, porém seu uso inadequado tende a prejudicar mais do que qualificar o som num ambiente, é fundamental o desenvolvimento de um estudo que analise de forma mais abrangente as necessidades e caracteristicas da sala.

Um ponto importante a ser lembrado é que nossa preocupação ao fazer um projeto de tratamento acústico não está apenas na questão técnica de se criar um ambiente equilibrado, mas buscamos criar no espaço a melhor ambientação e estética que valorize o ambiente e satisfaça o cliente.

C-52
C-52
C-52
C-52
C-52

Acústica Modular - Loudness

Acústica Modular

Acústica móvel para gravaçoes em local.

O sistema de acústica modular da Audio Academy cria um sistema de monitoração com fidelidade e pode transformar qualquer ambiente em salas acusticamente balanceadas. Este sistema permite ouvir claramente imagem, tonalidade e outras nuanças no trabalho fonográfico de mixagem e aumenta, especialmente, a eficiência em criar uma mixagem confiável e de qualidade profissional.

O sistema consiste em três unidades: duas unidades laterais de absorção e uma unidade de fundo de difusão. Cada unidade está composta de vinte peças, totalizando sessenta peças, 10 Omnifusers, 10 Skylines, 20 Absorvedores Porosos e 20 Absorvedores de Membrana (Basstraps).

Acústica Modular - Loudness
Acústica Modular - Loudness
Acústica Modular - Loudness
Acústica Modular - Loudness


Acústica Modular

Sistema de Acústica Modular da Audio Academy Acústica móvel para gravações in loco. O sistema de acústica modular da Audio Academy cria um sistema de monitoração com fidelidade e pode transformar qualquer ambiente em salas acusticamente balanceadas. Este sistema permite ouvir claramente imagem, tonalidade e outras nuanças no trabalho fonográfico de mixagem. Também aumenta, especialmente, […]

Sala Técnica para Masterização

TONMEISTER MASTERING Técnica de Masterização – Audio Academy Desenvolvida para ser sua sala particular de trabalho, a Técnica C e a primeira sala de um complexo de estúdios onde a nossa equipe aplica suas pesquisas e os fundamentos de acústica conforme conheceu na pratica desde sua experiência em Los Angeles e na Europa e como ensina em […]

Projeto acústico para uma igreja

Igreja Coreana Igreja e Centro Cultural Coreano – São Paulo O projeto tinha como objetivo integrar Acústica, Áudio, Elétrica, Ar Condicionado e Segurança com um projeto de valor estético. Depois ter solucionado os problemas de isolação, a arquitetura foi redesenhada para trabalhar junto às peças acústicas. A projeção dos sonofletores foi otimizada junto ao tempo […]

Auditório da USP para pesquisa Etnomusicológica e Apresentações

Universidade de São Paulo (USP) Auditório para pesquisa Etnomusicológica e Apresentações O auditório foi uma iniciativa do Departamento de antropologia da USP, que precisava de um espaço para apresentar suas gravações e documentários feitos em campo, além do uso didático dos materiais de Etnomusicologia. As medições e diagnósticos feito pela Audio Academy mostravam dois problemas principais. […]

Otimizando o Layout num Homestudio

Homestudio em Itu O cliente procurou a Audio Academy quando sua casa já estava praticamente pronta, como é a maioria dos projetos. Isso torna o projeto mais limitado acústica e espacialmente. Em geral, os ambientes são construídos, para depois pensarem um projeto de tratamento de acústica. Neste caso, o cliente já possuia o ambiente construído […]


Notícias de Destaque


Projeto Acústica

Notícias de Casa // Informativo

Acústica: aconchego e bem estar.
ano IV No. 14, p. 2. 2007. Procellanato Biancogres: São Paulo

O departamento de Projetos da Audio Academy recebeu menção especial no informativo mensal da Biancogres, uma fábrica de porcelana muito recononhecida no Brasil. O artigo enfatiza a importância do isolamento e tratamento acústico como parte do planejamento arquitetônico.
Também explica, como projetos acústicos normalmente se limitam a comprar produtos de tratamento acústico pre-abricados. Agora, com os esforços da equipe da Audio Academy métodos mais adequados podem ser usados, assim elevando a acústica residencial para um nível internacional.


Projeto Acústica

Portal DSPA // Website de Publicidade

Z.Y.B. compõe novo cenário – Z.Y.B. Produções Musicais. ÓIA – Notícias Do Mercado Publicitário,
Portal DSPA – idéias, planejamento e design. http://www.dspa.com.br, acesso 8 de Junho 2006.

Para desenhar o novo Z.Y.B., Cedric Marinho procurou a Audio Academy, uma empresa de São Paulo especializada no desenvolvimento de estúdios de gravação.

Porque fazer um Projeto?

Orce seu Projeto aqui:



Você tem um projeto? Sabia que o projeto somente representa entre 10-20% do custo total de execução de obra e que normalmente este custo esta sendo recuperado por ter um projeto? No outro lado, somente com um projeto acústico, você terá certeza que as especificações acústicas corretas estão sendo implementadas, que vão economizar horas e dinheiro futuro, fazendo gravações, mixagens ou masterizações!

"Autor de vários projetos de acústica para estúdios de som de grande e médio porte, auditórios e igrejas, conquistou grande credibilidade neste setor. Sempre atualizado com as últimas pesquisas e tendências internacionais, incorpora aos projetos sua experiência adquirida no exterior, adaptando-os criativamente a realidade brasileira."
ProMusic, 2005

A equipe da Audio Academy está sempre conectada com as últimas tendências nacionais e internacionais em acústica, áudio e música. O objetivo permanente é conciliar, de forma inteligente, a pesquisa de ponta e o conhecimento com as especificidades e demandas do mercado nacional.

A busca pelo equilíbrio entre acústica, conhecimento e equipamento são uma constante em todos os cursos e serviços prestados pela Audio Academy. Desde isolamento, reverberação e initial delay gap até colocação de microfone e cuidadosa pesquisa de materiais, tudo é minuciosamente revelado, em sua importância, para clientes e alunos.

Para mais informações consulte o PDF abaixo.
